儲罐有很多種類，按其形狀可分為立式、臥式和球形儲罐；按容積有大型和小型的區別（大型儲罐是指公稱容積為100～30000平底、固定頂儲罐和公稱容積為1萬以上浮頂儲罐；小型儲罐大多是公稱容積小于100的儲罐，一般為臥式的小型容器）。在各類大型儲罐中，絕大多數是建在地上的，用于儲運原油、成品油、液態化工產品及水等其它液體的立式圓筒形鋼制儲罐。
立式圓筒形鋼制儲罐由罐底、罐壁和罐頂及附件等部分構成，按罐頂?shù)慕Y(jié)構可分為：無力矩頂儲罐、拱頂儲罐、錐頂儲罐、浮頂儲罐和內浮頂儲罐等，其中以拱頂儲罐（包括內浮頂拱頂儲罐）和浮頂儲罐應用最為廣泛，技術成熟。其結構特點與安裝方法如下：

1.1 儲罐的結構特點
1.1.1 拱頂儲罐的結構

拱頂儲罐是指罐頂為球冠狀，罐體為圓柱形的一種容器，其結構見圖1所示。拱頂儲罐除了罐頂板的制作較復雜外，其他部位的制作較容易，造價較低，故在國內外石油化工部門應用較為廣泛。國內最大容積的拱頂罐為3萬網殼拱頂儲罐，最常用的容積為1萬或再小些。
（1）罐底：由多塊薄鋼板拼裝而成，其排列方式一般由設計給定。罐底中部鋼板稱為中幅板，采用搭接焊縫形式；周邊的鋼板稱為邊緣板（邊板），要采用對接焊縫形式。邊緣板可采用條形板，也可采用弓形板，依儲罐的直徑、容量及與底板相焊接的第一節壁板的材質而定。
（2）罐壁：由多圈鋼板組對焊接而成，鋼板厚度沿罐壁的高度自下而上逐漸減少，最小厚度為4～6mm。目前，由于安裝工藝的進步，罐壁板主要采用對接焊縫形式，已很少采用搭接。罐壁板底部與罐底板采用角接焊縫形式，雙面連續焊接。

（3）罐頂：由多塊厚度為4～6mm的壓制薄鋼板和加強筋（通常用角鋼或扁鋼）組成的扇形罐頂板構成，或由構架和薄鋼板構成，各扇形罐頂板之間采用搭接焊縫。

1.1.2 內浮頂儲罐的結構特點
內浮頂儲罐是在拱頂儲罐內部加上一個浮動頂蓋，使儲液與空氣隔離，減少蒸發和污染。其結構見圖2所示，除了多一個內浮頂之外，其它與拱頂儲罐結構基本相同。

1.1.3浮頂儲罐的結構特點

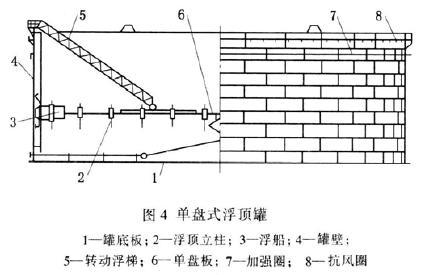

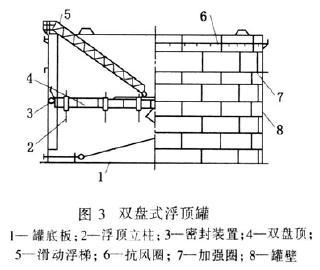

浮頂儲罐是由浮在罐內液體介質表面的浮頂和立式圓筒形罐壁、罐底及附件所構成，其結構見圖3和圖4所示。浮頂直接浮在液面上，隨著罐內儲液量的增加或減少而上下浮動。浮頂儲罐的容積都比較大，國外已建成容積為20萬的巨型儲罐，我國最大的儲罐容積為12.5萬。

（1）罐底：浮頂儲罐的罐底排板方式與拱頂儲罐基本相同，但邊緣板不采用條形板。對于10萬及以上浮頂儲罐的罐底中幅板，采用帶墊板的對接焊縫形式。
（2）罐壁：采用對接焊縫，焊縫內表面要打磨光滑，防止劃損浮頂密封裝置。浮頂儲罐上部為敞口，為增加壁板剛度，提高抗風載能力，罐壁頂部需設置抗風圈和加強圈。
（3）浮頂：常見的結構形式是單盤式和雙盤式。單盤式浮頂是由環形船艙和圓形單盤頂板所構成。雙盤式浮頂是由上盤板、下盤板和環形船艙所組成，均由鋼板拼焊而成。

 ----------------------------------------------------------------------------------------------
